Ytelse
For samtlige systemtyper beregnes det ytelse på døgnbasis, basert på de forhold som inngår i en systemspesifikk operasjonssyklus. Disse forholdene er inkludert i et formelverk, som beskriver beregning av henholdsvis optimal ytelse under ideelle forhold, og reell ytelse, som tar hensyn til reduksjonsfaktorer som følge av klimatiske og oljerelaterte forhold.
- Operasjonssyklus
- Optimal ytelse
- Reell ytelse
Operasjonssyklus

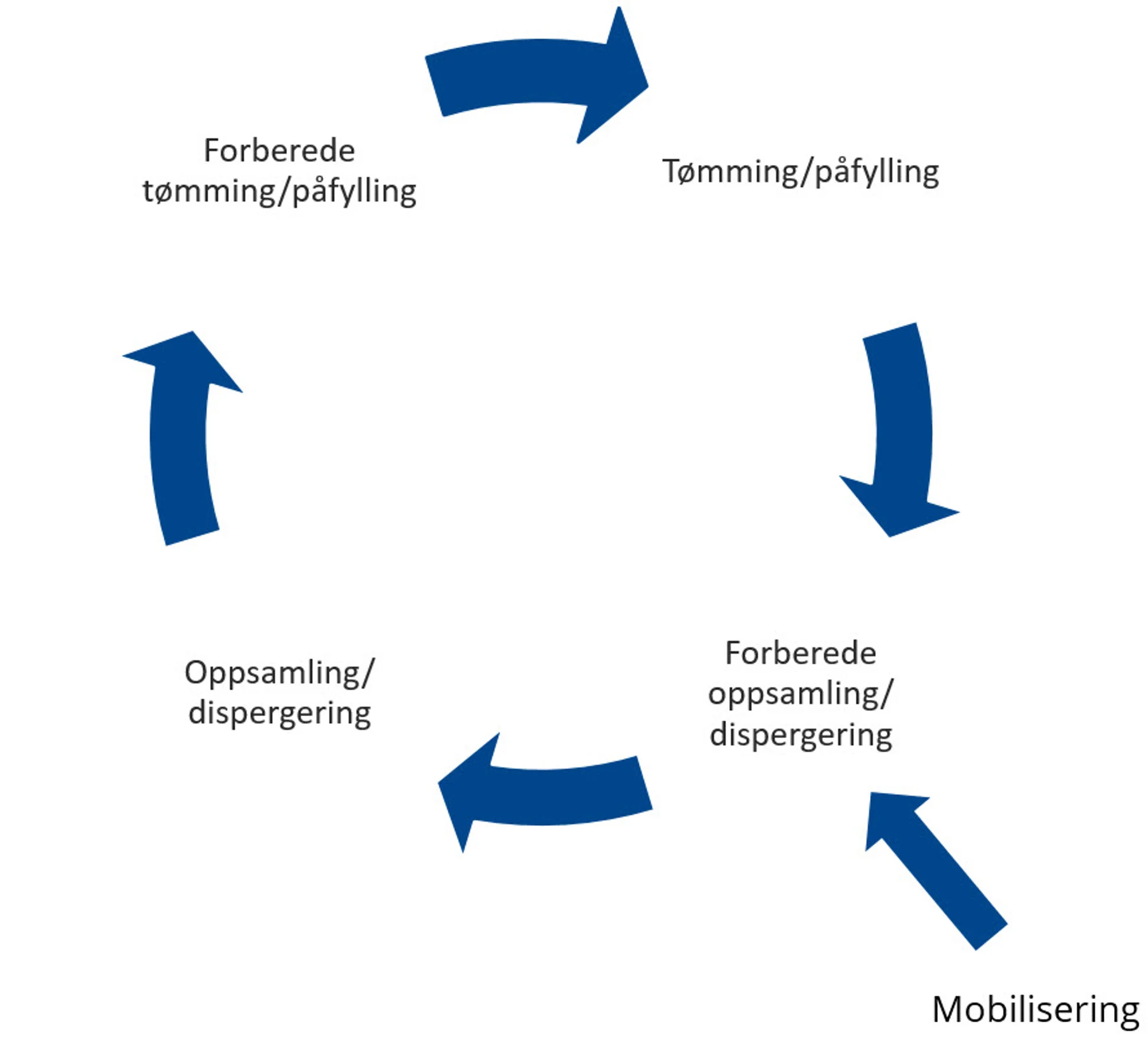

Elementene i en operasjonssyklus er vist nedenfor:
Den totale ytelsen til systemer i aksjoner mot akutt oljeforurensning kan uttrykkes vha. følgende faktorer:
-
Tb
= Andel av tiden hvor vind- eller bølgeforholdene tillater operasjon (0-1).
Ts = Andel av tiden hvor lys- og siktforholdene tillater operasjon (0-1).
Eo = Effektivitet i operasjonslys innenfor operasjonsvinduet (0-1).
Em = Effektivitet i redusert sikt eller mørke (0-1).
Et = Effektivitet ved lav temperatur (0-1).
Ek = Effektivitetsreduksjon som følge av barrierer (0-1).
Ei = Effektivitet ved forekomst av sjøis (0-1).
K = Kapasitet under operasjon (m3 oljeemulsjon/t).
L = Lagringskapasitet for oppsamlet emulsjon (m3).
D = Samlet driftstans pr. døgn (timer).
Te = Andel av tiden med tilgang på emulsjon (0-1).
En systemenhet i en gitt konfigurasjon har en øvre grense for effektivitet:
Es = (Eo * (Ts * Tb)) + ((1 - (Ts * Tb)) * Em) * Ei * Et
En systemenhet i en gitt konfigurasjon har en ytelse i m3 oljeemulsjon/døgn beregnet som:
Ys = (K * (24 - D)) * Es * Te
En barrieres øvre grense for ytelse er gitt av systemenes øvre grense for effektivitet, korrigert for Ek.
Optimal ytelse
Angir ytelsen på systemnivå under optimale forhold, og med tilgang på emulsjon tilstrekkelig i forhold til sveipeareal og pumperate. Denne er for NOFOs systemer:
- NOFO J m/overløpsskimmer: 2865 m3/d
- NOFO J m/høyviskositetsskimmer: 1920 m3/d
- NOFO Havgående høyhastighetssystem: 1459 m3/d
- NOFO Høyhastighetssystem kyst: 49-154 m3/d (lokasjons- og sesongavhengig)
- NOFO Konvensjonelt system kyst: Halvparten av ovenstående (lokasjons- og sesongavhengig)
- NOFO Båtdispergering – Lav doseringsrate: 542 m3/d (lokasjonsavhengig)
- NOFO Båtdispergering – Høy doseringsrate: 693 m3/d (lokasjonsavhengig)
Barriere 1
I primærkonfigurasjon i BarKal legges verdiene i tabellen nedenfor til grunn, i sekundærkonfigurasjon reduseres verdiene med 25 %. For kjemisk dispergering er, gitt eksisterende logistikkløsning, avstand til base en faktor med stor innvirkning på optimal ytelse.
| Forutsetninger | NOFO J m/overløps. | NOFO J m/høyvisk. | NOFO Havg. høyhast. | NOFO Kjemisk dispergering Høy | NOFO Kjemisk dispergering Lav |
|---|---|---|---|---|---|
| Kapasitet opptak/påføring (m³/time) | 365 | 155 | 100 | 7,2 | 3,6 |
| Lensetap/påføringstap (%) | 10 | 10 | 10 | 10 | 10 |
| Lagringskapasitet/tilgjengelig dispergeringsmiddel (m³) | 1500 | 1500 | 1500 | 50 | 50 |
| Avhending/påfylling (timer) | 8 | 8 | 8 | 18 | 18 |
| Fart gjennom vann/luft (knop) | 0,7 | 0,7 | 2,5 | 5 | 5 |
| Lenseåpning/påføringsbredde (meter) | 185 | 185 | 50 | 28 | 28 |
| Sveipe/påføringsareal (km²/time) | 0,24 | 0,24 | 0,23 | 0,26 | 0,26 |
| Tidsandel med tilstrekkelig tilgang på emulsjon | 1 | 1 | 1 | 1 | 1 |
| Skimmervirkningsgrad/ dispergeringseffektivitet (%) | 90 | 90 | 90 | 80 | 80 |
| Optimal ytelse (m³ oljeemulsjon/døgn) | 2865 | 1920 | 1459 | 693 | 542 |
Barriere 2
I primærkonfigurasjon i barriere 2 i BarKal legges verdiene i tabellen nedenfor til grunn. I sekundærkonfigurasjon reduseres verdiene med 25 %. For kjemisk dispergering er, gitt eksisterende logistikkløsning, avstand til base en faktor med stor innvirkning på optimal ytelse. Det er tatt utgangspunkt i at tidsandel med tilgang på tilstrekkelig mengde emulsjon vil være systemavhengig.
| Forutsetninger | NOFO J m/overløps. | NOFO J m/høyvisk. | NOFO Havg. høyhast. | NOFO Kjemisk dispergering Høy | NOFO Kjemisk dispergering Lav |
|---|---|---|---|---|---|
| Kapasitet opptak/påføring (m³/time) | 365 | 155 | 100 | 7,2 | 3,6 |
| Lensetap/påføringstap (%) | 10 | 10 | 10 | 10 | 10 |
| Lagringskapasitet/tilgjengelig dispergeringsmiddel (m³) | 1500 | 1500 | 1500 | 50 | 50 |
| Avhending/påfylling (timer) | 8 | 8 | 8 | 18 | 18 |
| Fart gjennom vann/luft (knop) | 0,7 | 0,7 | 2,5 | 5 | 5 |
| Lenseåpning/påføringsbredde (meter) | 185 | 185 | 50 | 28 | 28 |
| Sveipe/påføringsareal (km²/time) | 0,24 | 0,24 | 0,23 | 0,26 | 0,26 |
| Tidsandel med tilstrekkelig tilgang på emulsjon | 0,5 | 0,5 | 1 | 1 | 1 |
| Skimmervirkningsgrad/ dispergeringseffektivitet (%) | 90 | 90 | 90 | 80 | 80 |
| Optimal ytelse (m³ oljeemulsjon/døgn) | 2101 | 1220 | 1459 | 693 | 542 |
Barriere 3
For systemer i denne barrieren er optimal og reell ytelse avhengig av tidsandelen med operasjonslys og horisontal sikt. Dette er hensyntatt i BarKal og i de geografiske datasettene i kartdelen av Planverket.
I primærkonfigurasjon i barriere 3 i BarKal legges verdiene i tabellen nedenfor til grunn. I sekundærkonfigurasjon reduseres verdiene med 25 %. For NOFO Konvensjonelt system kyst regnes ytelsen som 50 % av et Høyhastighetssystem kyst.
| Forutsetninger | NOFO Høyhastighetssystem kyst |
|---|---|
| Emulsjon inn til systemet (m3/time) | 122 |
| Tilflyt til oppsamlingskammer (m3/time) | Avhengig av geografisk område og sesong |
| Lensetap/påføringstap (%) | 10 |
| Lagringskapasitet (m3) | 26 |
| Avhending/påfylling (timer) | 1 |
| Fart gjennom vann/luft (knop) | 3 |
| Lenseåpning/påføringsbredde (m) | 22 |
| Sveipe/påføringsareal (km2/time) | 0,122 |
| Tidsandel med tilstrekkelig tilgang på emulsjon | 0,1 |
| Skimmervirkningsgrad/dispergeringseffektivitet (%) | 90 |
| Optimal ytelse (m3 oljeemulsjon/døgn) | 49-156 |
Reell ytelse
Tar utgangspunkt i optimal ytelse, og inkluderer reduksjonsfaktorer i effektivitet, eksempelvis økende bølgehøyder og vindstyrke, og redusert tidsandel med tilstrekkelig tilgang på emulsjon. Reell ytelse avhenger blant annet av geografisk lokasjon og årstid, informasjon som er tilgjengeliggjort i geografisk i kartdelen av Planverket.
